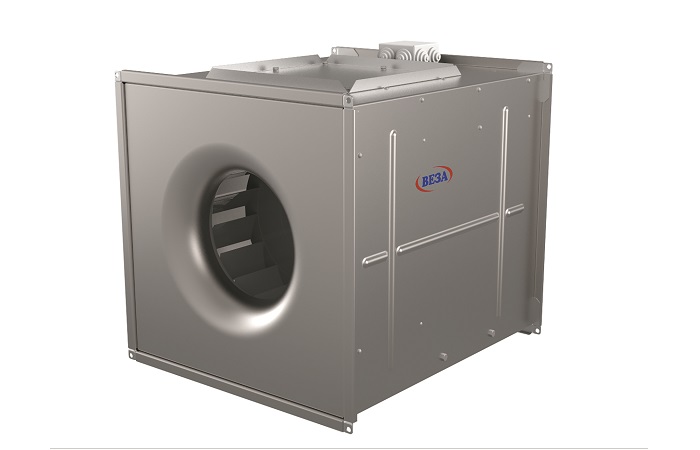

Вентилятор канальный радиальный квадратный КАНАЛ-КВАРК

Вентилятор канальный радиальный квадратный Канал-КВАРК перемещает воздух в компактных стационарных системах приточной и вытяжной вентиляции и кондиционирования производственных, общественных и жилых зданий, где сеть собирается в стеснённых условиях.

Технические характеристики

Конструкция

Корпус вентилятора имеет квадратное сечение и выполнен из оцинкованной стали — покрытие защищает металл от коррозии на всём сроке службы. Внутри корпуса установлено рабочее колесо с назад загнутыми лопатками, которое проходит тщательную статическую и динамическую балансировку.

Вентиляторы комплектуются асинхронными одно- или трёхфазными электродвигателями, допускающими регулирование частоты вращения колеса частотным преобразователем. По дополнительному запросу вентилятор комплектуется однофазным двигателем мощностью более 1,5 кВт.

Принцип работы

Колесо с назад загнутыми лопатками создаёт разрежение на входе и нагнетает воздух дальше по трассе, сохраняя равномерную скорость по сечению. Квадратный корпус позволяет заметно уменьшить габариты системы при сохранении рабочих параметров воздуха, поэтому вентилятор встраивается в канал как рядовой проходной элемент.

Исполнения и обозначения

Как подобрать

• Расход воздуха и полное давление в рабочей точке сети
• Присоединительное сечение канала и типоразмер корпуса
• Питание: однофазное или трёхфазное, способ регулирования оборотов
• Допустимый уровень шума в обслуживаемом помещении
• Температура и запылённость перемещаемого воздуха

Монтаж и обслуживание

• Монтаж допускается в любом пространственном положении с сохранением работоспособности
• Присоединяйте вентилятор к сети через гибкие вставки, чтобы развязать вибрацию
• Оставьте доступ к рабочему колесу и клеммной коробке для обслуживания
• Периодически очищайте колесо от отложений: загрязнение нарушает балансировку
• Контролируйте затяжку крепежа и состояние виброизоляторов при осмотрах

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
