Камера статического давления для диффузоров

Камера статического давления (КСД/КСР) — элемент систем вентиляции и кондиционирования воздуха, используется для подключения диффузоров к воздуховоду. Камера действует и как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети, на 4–6 д Б.

Конструкция и материалы

• Равномерное истечение воздушного потока по сечению воздухораспределителя.
• Снижение шума, приходящего по сети к воздухораспределителю; удобство монтажа на круглых воздуховодах.

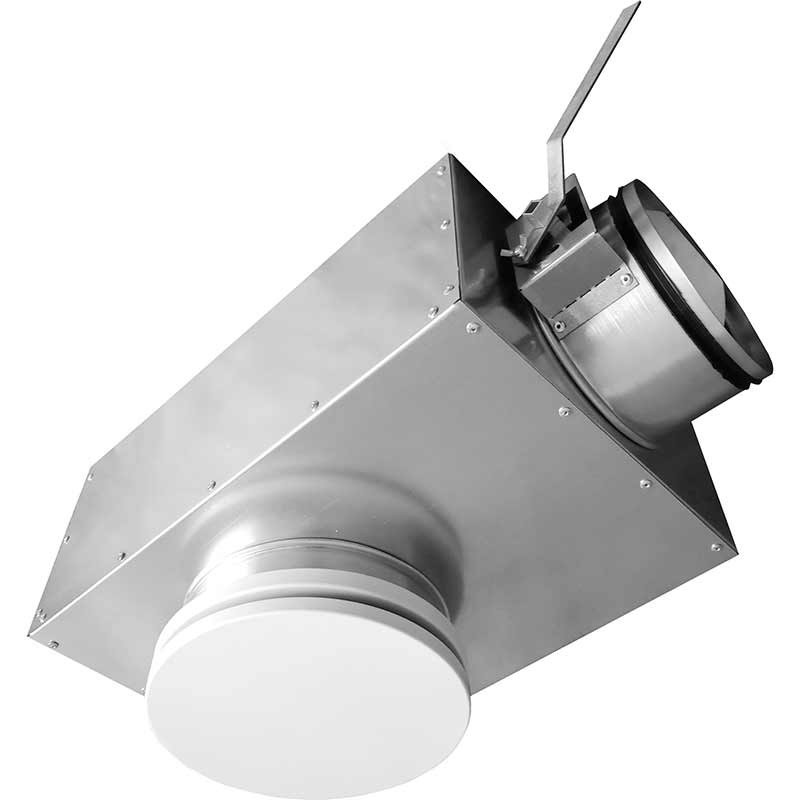

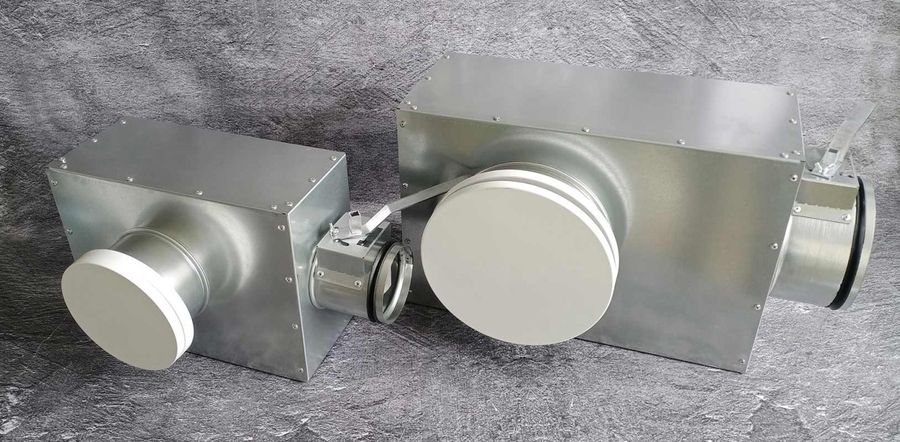

• КСД состоит из стального корпуса с круглым патрубком; исполнение КСР дополнительно оснащено устройством регулировки объёма воздуха во входном патрубке.

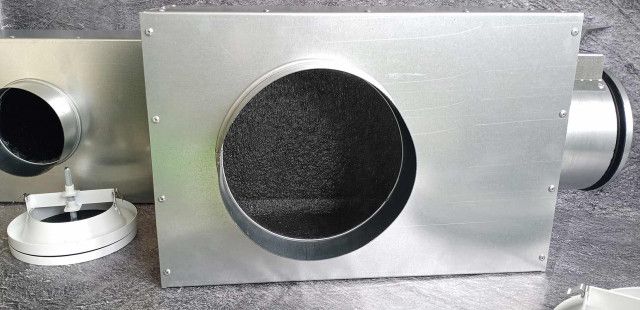

• По запросу камера изнутри покрывается тепло‑ и звукоизоляционным материалом (индекс «И»): минус ещё 6–8 д Б шума, без изменения габаритов; исключает конденсат при подаче охлаждённого воздуха.
• Статическая камера изготавливается из оцинкованной листовой стали 0,4–1,5 мм; по умолчанию поставляется в неокрашенном виде.
• Габаритно-посадочные размеры адаптера зависят от типоразмера диффузора; типоразмеры Ø100–630 мм.

Корпус — оцинкованная сталь. Прочное и экономичное решение для технических помещений и промышленных объектов. Стандартное покрытие — полиэфирная порошковая краска белого цвета RAL 9016; по запросу окрашиваем в любой цвет по каталогу RAL.

Что это даёт

Где применяется

Промежуточный элемент за решёткой: выравнивание потока и присоединение к воздуховоду.

• Присоединение решётки к воздуховоду
• Выравнивание потока перед решёткой
• Приточные и вытяжные системы

Как подобрать и смонтировать

• Устанавливается за решёткой, соединяется с воздуховодом через патрубок
• Крепление к решётке — саморезами или зажимами
• Уплотнение стыков обязательно

Особенности

Оцинкованная сталь

Прямоугольная форма

Камера / адаптер

Размеры и варианты исполнения

Размеры А×В указаны относительно строительного (посадочного) проёма.

Важно знать
